MNS型抽屜式低壓開關柜技術規范書



一、總則

　　1.1本技術規范書提出的是最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，賣方所提供的設備是符合國際電工標準、國家工業標準和本規范書的優質產品。

　　1.2本技術規范書完全響應招標文件要求，即完全符合招標文件中技術規范書的要求。

　　1.3當招標文件技術要求低于賣方設備技術條件時，按賣方所執行的標準，而不降低。

　　1.4本設備技術規范書經買、賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。

　　

二、設計、制造所遵循的主要標準

　　IEC439-1：1996《低壓成套開關設備和控制設備》

　　GB 7251.1-1997《低壓成套開關設備和控制設備》

　　GB/T 14048.1-2000《低壓成套開關設備和控制設備總則》

　　GB 2900.18-1992《電工術語低壓電器》

　　GB 156-2003《標準電壓》

　　GB/T 762-1996《標準電流》

　　GB/T 4205-2003《人機界面(MMI)--操作規則》

　　GB/T 4205-1984《控制電氣設備的操作件標準運動方向》

　　GB/T 16934-1997《電能計量柜》

　　GB 4208-1993《外殼防護等級》

　　GB/T 13384-1992《機電產品包裝通用技術條件》

　　JB/T 9661-1999《低壓抽出式成套開關設備》

　　JB/T 5875-1991《低壓成套開關設備接線圖和接線表的繪制方法》

　　DL/T 5136-2001《火力發電廠、變電所二次接線設計技術規程》

　　DL/T 5137-2001《電能測量及電能計量裝置設計技術規程》

　　

三、使用環境條件

　　3.1使用條件

　　3.1.1開關設備在下述使用條件下保證其正常工作。

　　3.1.1.1周圍空氣溫度不高于+40℃，不低于-5℃，且24小時內其平均溫度不高于+35℃。

　　超過時，需根據實際情況降容運行。

　　3.1.1.2大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%。在較低溫度時允許有較高的濕度，例如+20℃時為90%，但應允許由于溫度變化可能會產生凝露。

　　3.1.1.3最大日溫差：不大于25K，允許在－35℃時儲運。

　　3.1.1.4海拔高度不超過2000m。

　　3.1.1.5污染等級3。

　　3.1.2特殊使用條件

　　3.1.2.1如開關設備內使用的某些電器元件不能符合上述工作條件時應由用戶和制造廠協商解決。

　　3.1.2.2當開關設備使用條件與正常使用條件不同時，需用戶和制造廠協商解決。

　　3.2環境相對濕度（在25℃時）：

　　日平均值：不大于95%

　　月平均值：不大于90%

　　3.3空氣質量無明顯塵埃、煙、腐蝕性或可燃性氣體，無水蒸氣或鹽的污染。

　　3.4地震烈度：7度(按8度設防)

　　水平加速度：0.25g

　　垂直加速度：0.125g

　　(地震正弦波持續時間為3個周波，安全系數動態1.67)

　

四、電氣性能

　　4.1開關柜型號、名稱

　　MNS型抽屜式低壓開關柜

　　4.2開關柜技術參數

　　基本參數見表1。



表1



五、技術性能

　　4.2.1冷卻方式：空氣自冷

　　4.2.3柜體外形尺寸及各回路單元小室高度：見系統圖

　　4.3柜內主要元器件

　　按招標附圖配置，詳見主要外購配套件清單及系統圖。

　　5.1結構

　　5.1.1開關柜外殼具有足夠的強度，框架由C型材組裝。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅鈍化處理。四周門板、側板則作油漆涂覆。

　　電動機控制中心柜(MCC)：由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功能單元隔室的總高度為72E=1800mm。抽屜有五種標準尺寸，都是以8E(200mm)高度為基準：

　　8E/4在8E高度空間組裝4個抽屜單元。

　　8E/2在8E高度空間組裝2個抽屜單元。

　　8E在8E高度空間組裝1個抽屜單元。

　　16E在16E(400mm)高度空間組裝1個抽屜單元。

　　24E在24E(600mm)高度空間組裝1個抽屜單元。

　　五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，一個柜體中單一組裝最多容納單元數見表2所示：



表2

　　MCC柜根據需要可組成單面操作柜或雙面操作柜，每一柜體又固定分隔成三個小室。即主母線室、電器室和電纜室。

　　每柜設有一塊阻燃型的高密度聚氨脂塑料功能板，安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，采取了嚴密的隔離措施。

　　上下層抽屜之間都有帶通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，故相臨回路之間有較強的絕緣隔離作用。

　　柜內采用了多種塑料組件以支撐帶電部份，這些組件要求是無鹵素的，并具有CT1300等級的防漏電性能。

　　5.1.2 MNS開關柜可配置二組主母線，安裝在開關柜的后部母線室，二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，也可用作后備電源。

　　配電母線(垂直母線)組裝在阻燃型塑料板中，既可防止電弧引起的放電，又能防止人體接觸，通過特殊的聯接件與主母線聯接。柜內設獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜底部及右側。各回路接地或接零都可就近聯接。框架結構全部采用自攻螺釘聯接，具有較高的接地可靠性。

　　5.1.3開關柜內的設備布置安全可靠、合理，符合性能要求，柜內留有足夠的空間便于電纜頭制作、連接及維護檢修。

　　5.1.4開關柜提供可移動的起吊搬運吊環，以便于開關柜在運輸和安裝過程中搬運。

　　5.1.5開關柜的外殼防護等級為IP30（或IP40）

　　5.2隔離

　　5.2.1利用隔板將形狀柜劃分為幾個隔室，如母線隔室、電纜隔室、功能單元隔室，以滿足下述要求。

　　1)防止觸及鄰近功能單元的帶電部分。

　　2)限制事故電弧的擴大

　　3)防止外界物體從一個隔室進入另一個隔室。

　　5.2.2隔室之間的開孔確保了斷路器在短路分?jǐn)鄷r產生的氣體不影響臨近隔室的功能單元的正常工作。

　　5.2.3隔板與保護接地導體可靠連接，隔板在受沖擊時的變形不影響其對帶電體的安全距離。

　　5.2.4功能單元隔室中的隔板不因短路分?jǐn)鄷r所產生的電弧或游離氣體所產生的壓力而造成損害或永久變形。

　　5.3主母線和分支母線

　　5.3.1母線材料選用高導電率的銅材料制造。母線橋與主母線具有相同的截面；當采用螺栓連接時，每個連接頭應不少于兩個螺栓。

　　5.3.2主母線支架及母線絕緣材料具有低吸潮特性，在設備使用壽命期間不會降低設備的機械和介電強度。

　　5.6.3柜體內所有銅母線均鍍錫，并在母線搭接部位壓花。根據用戶需要可在裸露處加套絕緣熱縮套管。

　　5.6.4中性母線N，其電流額定值不小于相母線的50%。

　　5.7輔助回路導線

　　5.7.1輔助回路導線選用絕緣電壓不抵于500V，電流回路截面積不小于2.5 mm2、控制回路截面積不小于1.5 mm2、信號回路截面積不小于1.0 mm2的銅質絕緣導線。導線兩端均標有接線號，每根導線無中間接頭。

　　5.7.2二次端子排采用額定電壓500 V阻燃型端子排，每個端子排均標以編號。

　　5.8保護接地

　　開關柜內設貫穿成套裝置全長的接地（PE）母線，安裝在柜下部，電纜室內的N及PE母線沖有模數孔，垂直安裝，用絕緣子固定。

　　5.8.1中性導體N母線截面積可按客戶圖紙要求宜可按GB7251.1-1997第7.1.3.4條規定進行選擇。

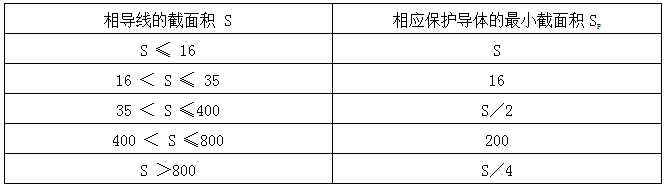

　　5.8.2保護導體PE母線截面積按GB7251.1-1997第7.4.3.1.7條規定進行選擇：





　　5.8.2裝置的保護接地回路由單獨的保護接地母線和導電的結構件構成。能保證裝置的各裸露導電部件之間以及它們與保護接地回路之間的電氣連續性。

　　5.8.3所有作為隔離帶電導體的金屬隔板均有效接地。

　　5.8.4裝置的框架、電氣設備的金屬外殼以及金屬手動操作機械均有效接地(如果上述部件采用金屬螺栓安裝在已經接地的鍍錫、鍍鋅金屬構件上，則認為已經充分接地)。

　　5.8.5保護接地母線能承受裝置在運輸、安裝時所受的機械應力和在單相接地短路事故中所產生的機械應力和熱應力。
